Разборная циркуляционная труба
Классификация:
трубный насос
Максимальный расход: 12,5~630 м³/ч
Максимальный напор: 10~81 м
Мощность: 1,1~132 кВт
Максимальный напор: 10~81 м
Мощность: 1,1~132 кВт
E-Mail:admin@lulinpump.com
Тел.:400-8820-878
- Подробности
- TD40
- TD50
- TD65
- TD80
- TD100
- TD125
- TD150
- TD200
- TD250
-
- Название товара: Разборная циркуляционная труба
- Номер товара: TD
Максимальный расход: 12,5~630 м³/ч <br/> Максимальный напор: 10~81 м <br/> Мощность: 1,1~132 кВт
Разборный циркуляционный насос TD с высокоэффективным стандартным двигателем, благодаря оптимизации гидравлики и конструкции, обладает такими преимуществами, как высокая энергоэффективность, стабильная производительность, низкий уровень шума, отсутствие перегрузок, большой расход, широкий диапазон высокой эффективности и привлекательный внешний вид; он имеет компактную конструкцию, удобен в установке и демонтаже, конструкция изделия позволяет извлекать верхнюю часть для разборки, что позволяет производить ремонт насоса без нарушения работы трубопроводной системы; данный продукт может заменить аналогичные зарубежные изделия.
Описание модели
Условия работы
Диапазон диаметров: DN40 - DN250
Диапазон расхода: 12,5 м³/ч ~ 630 м³/ч
Диапазон напора: 10 м ~ 81 м
Диапазон мощности: 1,1 кВт ~ 132 кВт
Требования к питанию: 1x220 В 50 Гц, 3x380 В 50 Гц
Скорость вращения: 2900 об/мин, 1480 об/мин
Рабочая среда: температура 0 ~ 120 ℃
Температура окружающей среды: ≤ 40 ℃Схема сборки
Каждый продукт, каждая комбинация, каждая деталь в полной мере демонстрируют различный вкус, индивидуальность и культурное содержание, ненавязчиво проявляющиеся в изяществе, украшая мир насосного оборудования.Основные компоненты и материалы
Внешний вид изделия может отличаться от изображения на схеме
NO. Название детали Материал 1 Двигатель / 2 Ключ / 3 Крепежный винт Q235A 4 Вала насоса 304 5 Комбинация воздушных винтов 304 6 Соединение (крышка насоса) HT200 7 Защитная пластина 304 8 Крестовый винт 304 9 Механическое уплотнение Графит, карбид кремния 10 Ключ / 11 Рабочее колесо HT200/нержавеющая сталь 12 Уплотнительное кольцо Фторкаучук/нитрильный каучук 13 Контргайка Нержавеющая сталь 14 Корпус насоса HT200/QT450 15 Заглушка слива Нержавеющая сталь 16 Шестигранная гайка Нержавеющая сталь 17 Шестигранный болт Нержавеющая сталь 18 Заглушка залива воды Нержавеющая сталь -
Параметры производительности
Номер Модель Расход
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD40-16/2 12.5 16 1.1 1.1 2900 2 TD40-20/2 12.5 20 1.5 1.5 2900 3 TD40-18/2 20 18 2.2 2.2 2900 4 TD40-25/2 20 25 / 3 2900 5 TD40-30/2 25 30 / 4 2900 6 TD40-36/2 25 36 / 5.5 2900 7 TD40-48/2 25 48 / 7.5 2900 Габаритный чертеж основания

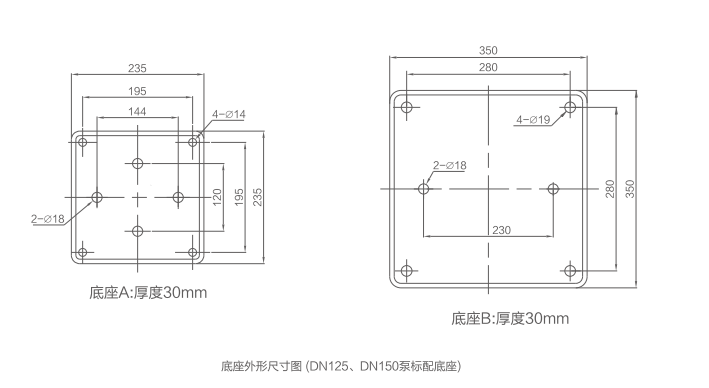

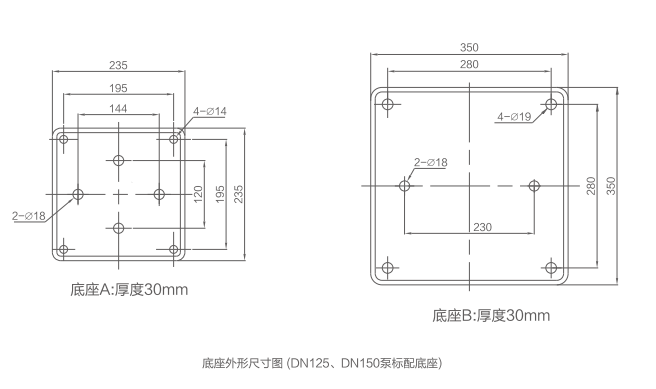

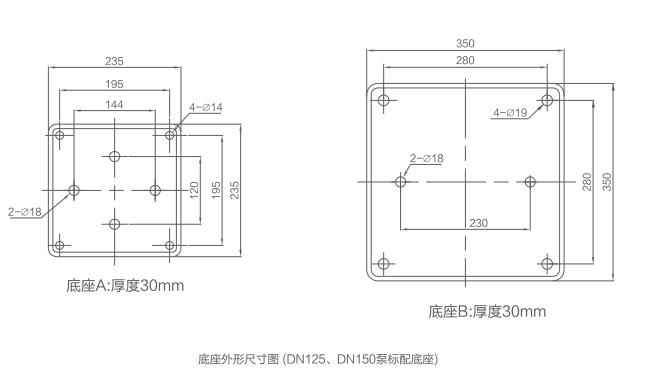

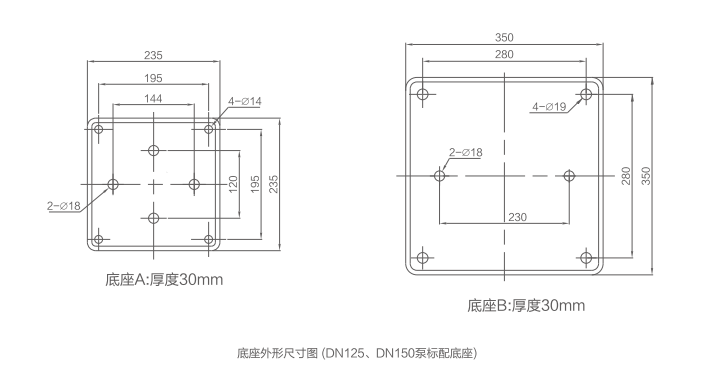

Номер Модель Модель основания 1 TD40-16/2 Основание А 2 TD40-20/2 Основание А 3 TD40-18/2 Основание А 4 TD40-25/2 Основание А 5 TD40-30/2 Основание А 6 TD40-36/2 Основание А 7 TD40-48/2 Основание А Параметры производительности
Номер Модель Используемый двигатель (кВт) Q(м³/ч) 4 8 12.5 16 20 25 28 32 1 TD40-16/2 1.1 H(м) 17.8 17.3 16 12.5 2 TD40-20/2 1.5 21.5 21.1 20 17.2 3 TD40-18/2 2.2 19.9 19.8 19.5 19 18 15.8 4 TD40-25/2 3 27.7 27.5 27.1 26.4 25 22.5 5 TD40-30/2 4 33.8 33.6 33.1 32.6 31.7 30 28.6 26.1 6 TD40-36/2 5.5 39 38.8 38.5 38.1 37.3 36 35 32.6 7 TD40-48/2 7.5 49.8 49.7 49.5 49.4 49 48 46.6 44.2
Габаритные размеры
Номер Модель L L1 L2 L3 H H1 H2 A B C D D1 DN n-d 1 TD40-16/2 320 160 240 120 510 68 167 167 112 200 150 110 40 4-φ18 2 TD40-20/2 320 160 240 120 520 68 167 175 118 200 150 110 40 4-φ18 3 TD40-18/2 340 170 240 120 590 100 168 175 118 200 150 110 40 4-φ18 4 TD40-25/2 340 170 240 120 612 100 168 197 128 250 150 110 40 4-φ18 5 TD40-30/2 340 170 240 120 665 100 188 215 134 250 150 110 40 4-φ18 6 TD40-36/2 380 190 270 135 682 90 195 255 158 300 150 110 40 4-φ18 7 TD40-48/2 380 190 270 135 682 90 195 255 158 300 150 110 40 4-φ18 Кривая производительности
-
Параметры производительности
Номер Модель Расход
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD50-12/2 16 12 1.1 1.1 2900 2 TD50-15/2 20 15 1.5 1.5 2900 3 TD50-18/2 25 18 2.2 2.2 2900 4 TD50-24/2 25 24 / 3 2900 5 TD50-28/2 30 28 / 4 2900 6 TD50-35/2 30 35 / 5.5 2900 7 TD50-40/2 35 40 / 7.5 2900 8 TD50-50/2 40 50 / 11 2900 9 TD50-60/2 50 60 / 15 2900 10 TD50-70/2 50 70 / 18.5 2900 11 TD50-81/2 50 81 / 22 2900 Габаритный чертеж основания
Номер Модель Модель основания 1 TD50-12/2 Основание А 2 TD50-15/2 Основание А 3 TD50-18/2 Основание А 4 TD50-24/2 Основание А 5 TD50-28/2 Основание А 6 TD50-35/2 Основание А 7 TD50-40/2 Основание А 8 TD50-50/2 Основание А 9 TD50-60/2 Основание А 10 TD50-70/2 Основание А 11 TD50-81/2 Основание А Параметры производительности
Номер Модель Используемый двигатель (кВт) Q(м³/ч) 5 10 16 20 25 30 35 40 45 50 60 1 TD50-12/2 1.1 H(м) 15.2 14.2 12 10 2 TD50-15/2 1.5 18.9 18 16.5 15 12.6 3 TD50-18/2 2.2 22.8 22.3 21 19.8 18 15 4 TD50-24/2 3 26.2 26 25.5 25 24 22.3 5 TD50-28/2 4 31.5 31.3 31 30.5 29.5 28 25.5 6 TD50-35/2 5.5 36.9 36.7 36.5 36.2 35.8 35 33.7 31.5 7 TD50-40/2 7.5 42.3 42.2 41.9 41.7 41.3 40.8 40 38.3 35 8 TD50-50/2 11 53.5 53.4 53.1 52.9 52.5 51.9 51.1 50 48.4 45.8 9 TD50-60/2 15 65.7 65.8 65.7 65.6 65.3 64.7 63.9 62.8 61.6 60 55.4 10 TD50-70/2 18.5 73.7 73.6 73.4 73.3 73.1 72.9 72.5 72 71.2 70 65.4 11 TD50-81/2 22 85.5 85.3 85 84.8 84.5 84 83.5 82.8 82.1 81 77.1
Габаритные размеры
Номер Модель L L1 L2 L3 H H1 H2 A B C D D1 DN n-d 1 TD50-12/2 340 170 240 120 535 115 146 167 112 200 165 125 50 4-φ18 2 TD50-15/2 340 170 240 120 545 115 146 175 118 200 165 125 50 4-φ18 3 TD50-18/2 340 170 240 120 585 115 146 175 118 200 165 125 50 4-φ18 4 TD50-24/2 340 170 240 120 606 115 166 197 128 250 165 125 50 4-φ18 5 TD50-28/2 340 170 240 120 670 115 177 215 134 250 165 125 50 4-φ18 6 TD50-35/2 340 170 240 120 726 115 202 255 158 300 165 125 50 4-φ18 7 TD50-40/2 400 200 280 142 710 115 187 255 158 300 165 125 50 4-φ18 8 TD50-50/2 440 220 326 163 856 115 225 312 186 350 165 125 50 4-φ18 9 TD50-60/2 440 220 326 163 856 115 225 312 186 350 165 125 50 4-φ18 10 TD50-70/2 440 220 326 163 900 115 225 312 186 350 165 125 50 4-φ18 11 TD50-81/2 440 220 326 163 940 115 225 350 280 350 165 125 50 4-φ18 Кривая производительности
-
Параметры производительности
Порядковый номер Модель Расход
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD65-12/2 25 12 1.5 1.5 2900 2 TD65-15/2 30 15 2.2 2.2 2900 3 TD65-19/2 30 19 / 3 2900 4 TD65-22/2 40 22 / 4 2900 5 TD65-30/2 40 30 / 5.5 2900 6 TD65-34/2 50 34 / 7.5 2900 7 TD65-40/2 50 40 / 11 2900 8 TD65-50/2 50 50 / 15 2900 9 TD65-60/2 50 60 / 18.5 2900 10 TD65-70/2 60 70 / 22 2900 11 TD65-80/2 70 80 / 30 2900 Таблица размеров основания
Порядковый номер Модель Модель основания 1 TD65-12/2 Основание А 2 TD65-15/2 Основание А 3 TD65-19/2 Основание А 4 TD65-22/2 Основание А 5 TD65-30/2 Основание А 6 TD65-34/2 Основание А 7 TD65-40/2 Основание А 8 TD65-50/2 Основание А 9 TD65-60/2 Основание А 10 TD65-70/2 Основание А 11 TD65-80/2 Основание А Параметры производительности
Порядковый номер Модель Используемый двигатель (кВт) Q(м³/ч) 10 20 30 40 50 60 70 80 90 1 TD65-12/2 1.5 H(м) 14.2 13.1 11 7.2 2 TD65-15/2 2 17.9 17.0 15 10.7 3 TD65-19/2 3 21.7 20.8 19 15.2 4 TD65-22/2 4 25.1 24.7 23.9 22 17.5 5 TD65-30/2 5.5 32.4 32.1 31.5 30 26.1 6 TD65-34/2 7.5 38.6 38.2 37.6 36.4 34 29.6 7 TD65-40/2 11 43.4 42.9 42.3 41.4 40 37.6 8 TD65-50/2 15 53.6 53.3 52.7 51.6 50 47.3 9 TD65-60/2 18.5 63.1 63.2 63 62.3 60 58.8 54.8 10 TD65-70/2 22 73.4 73.1 72.8 72.7 72.1 70 67.3 65.1 59.9 11 TD65-80/2 30 87 86.8 86.6 85.6 84.1 82.7 80 77.8 74.2 Габаритные размеры
Используемый двигатель Модель L L1 L2 L3 H H1 H2 A B C D D1 DN n-d 1 TD65-12/2 360 180 253 132 552 105 165 175 118 200 185 145 65 4-φ18 2 TD65-15/2 360 180 253 132 592 105 165 175 118 200 185 145 65 4-φ18 3 TD65-19/2 360 180 253 132 615 105 185 197 128 250 185 145 65 4-φ18 4 TD65-22/2 360 180 253 132 666 105 185 215 134 250 185 145 65 4-φ18 5 TD65-30/2 360 180 253 132 723 105 210 255 158 300 185 145 65 4-φ18 6 TD65-34/2 360 180 253 132 723 105 210 255 158 300 185 145 65 4-φ18 7 TD65-40/2 475 238 332 170 881 125 240 312 186 350 185 145 65 4-φ18 8 TD65-50/2 475 238 332 170 881 125 240 312 186 350 185 145 65 4-φ18 9 TD65-60/2 475 238 332 170 925 125 240 312 186 350 185 145 65 4-φ18 10 TD65-70/2 475 238 332 170 965 125 240 350 280 350 185 145 65 4-φ18 11 TD65-80/2 475 238 332 170 1030 125 240 400 310 400 185 145 65 4-φ18 Кривая производительности
-
Параметры производительности
Номер Модель Поток
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD80-13/2 50 13 / 3 2900 2 TD80-18/2 50 18 / 4 2900 3 TD80-22/2 50 22 / 5.5 2900 4 TD80-28/2 50 28 / 7.5 2900 5 TD80-30/2 80 30 / 11 2900 6 TD80-38/2 80 38 / 15 2900 7 TD80-47/2 80 47 / 18.5 2900 8 TD80-60/2 80 60 / 22 2900 9 TD80-70/2 80 70 / 30 2900 Таблица размеров основания
Номер Модель Модель основания 1 TD80-13/2 Основание А 2 TD80-18/2 Основание А 3 TD80-22/2 Основание А 4 TD80-28/2 Основание А 5 TD80-30/2 Основание А 6 TD80-38/2 Основание А 7 TD80-47/2 Основание А 8 TD80-60/2 Основание А 9 TD80-70/2 Основание А Параметры производительности
Номер Модель Используемый двигатель (кВт) Q(м³/ч) 10 20 30 40 50 60 70 80 90 100 1 TD80-13/2 3 H(м) 16.1 15.8 15.2 14.3 13 10.9 2 TD80-18/2 4 21.1 20.8 20.2 19.2 18 16.2 13.2 3 TD80-22/2 5.5 24.4 24.1 23.7 23 22 20.5 18 14.3 4 TD80-28/2 7.5 30.6 30.4 30 29.3 28 26.3 24 20.6 5 TD80-30/2 11 34.8 34.5 34.2 33.8 33.2 32.4 31.3 30 27.8 24.7 6 TD80-38/2 15 41.2 41.2 41.1 40.9 40.6 40.1 39.3 38 36 32.9 7 TD80-47/2 18.5 50.6 50.4 50 49.8 49.6 49.1 48.3 47 44.8 41.4 8 TD80-60/2 22 61.8 61.6 61.4 61.2 60.9 60.7 60.5 60 58.1 56.9 9 TD80-70/2 30 71.7 71.5 71.3 71.1 70.9 70.8 70.5 70 68.9 67.1 Габаритные размеры
Номер Модель L L1 L2 L3 H H1 H2 A B C D D1 DN n-d 1 TD80-13/2 440 220 260 133 620 100 196 197 128 250 200 160 80 8-φ18 2 TD80-18/2 440 220 260 133 675 100 196 215 134 250 200 160 80 8-φ18 3 TD80-22/2 440 220 260 133 730 100 220 255 158 300 200 160 80 8-φ18 4 TD80-28/2 440 220 260 133 730 100 220 255 158 300 200 160 80 8-φ18 5 TD80-30/2 500 250 340 171 891 115 260 312 186 350 200 160 80 8-φ18 6 TD80-38/2 500 250 340 171 891 115 260 312 186 350 200 160 80 8-φ18 7 TD80-47/2 500 250 340 171 935 115 260 312 186 350 200 160 80 8-φ18 8 TD80-60/2 500 250 340 171 975 115 260 350 280 350 200 160 80 8-φ18 9 TD80-70/2 500 250 340 171 1040 115 260 400 310 400 200 160 80 8-φ18 Кривая производительности
-
Параметры производительности
Порядковый номер Модель Расход
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD100-10/2 60 10 / 3 2900 2 TD100-15/2 60 15 / 4 2900 3 TD100-17/2 80 17 / 5.5 2900 4 TD100-22/2 80 22 / 7.5 2900 5 TD100-27/2 100 27 / 11 2900 6 TD100-33/2 100 33 / 15 2900 7 TD100-40/2 100 40 / 18.5 2900 8 TD100-48/2 100 48 / 22 2900 9 TD100-52/2 130 52 / 30 2900 Таблица размеров основания
Порядковый номер Модель Модель основания 1 TD100-10/2 Основание A 2 TD100-15/2 Основание A 3 TD100-17/2 Основание A 4 TD100-22/2 Основание A 5 TD100-27/2 Основание A 6 TD100-33/2 Основание A 7 TD100-40/2 Основание B 8 TD100-48/2 Основание B 9 TD100-52/2 Основание B Параметры производительности
Порядковый номер Модель Используемый двигатель (кВт) Q(м³/ч) 10 20 30 40 50 60 70 80 90 100 110 120 130 145 160 1 TD100-10/2 3 H(м) 14.6 14 13.2 12.3 11.1 10 8.7 6.8 2 TD100-15/2 4 18.6 18.2 17.7 17.1 16.2 15 13.4 11 3 TD100-17/2 5.5 21.7 21.5 21.1 20.7 20 19.2 18.3 17 15.3 13 10.4 4 TD100-22/2 7.5 26.8 26.6 26.3 25.9 25.3 24.5 23.4 22 20.3 18.2 15.8 5 TD100-27/2 11 31.5 31.3 31.1 30.9 30.7 30.3 29.8 29.2 28.2 27 25.5 23.6 20.8 6 TD100-33/2 15 37.1 37 36.8 36.6 36.2 35.8 35.3 34.7 33.9 33 31.7 30.1 27.9 7 TD100-40/2 18.5 43.3 43.2 43.1 42.9 42.7 42.4 42.1 41.6 40.9 40 38.9 37.4 35.3 8 TD100-48/2 22 51.2 51.1 51 50.8 50.6 50.3 49.9 49.4 48.8 48 46.9 45.3 43.2 9 TD100-52/2 30 55.3 55.3 55.3 55.3 55.2 55.1 54.8 54.6 54.4 54.2 53.8 53.1 52 49 43.5 Габаритные размеры
Порядковый номер Модель L L1 L2 L3 H H1 H2 A B C D D1 DN n-d 1 TD100-10/2 450 225 275 147 616 105 185 197 128 250 220 180 100 8-φ18 2 TD100-15/2 450 225 275 147 670 105 185 215 134 250 220 180 100 8-φ18 3 TD100-17/2 500 250 275 147 763 140 215 255 158 300 220 180 100 8-φ18 4 TD100-22/2 500 250 275 147 763 140 215 255 158 300 220 180 100 8-φ18 5 TD100-27/2 550 275 280 150 905 140 248 312 186 350 220 180 100 8-φ18 6 TD100-33/2 550 275 280 150 905 140 248 312 186 350 220 180 100 8-φ18 7 TD100-40/2 550 275 335 172 955 140 253 312 186 350 220 180 100 8-φ18 8 TD100-48/2 550 275 335 172 995 140 253 350 280 350 220 180 100 8-φ18 9 TD100-52/2 550 275 335 172 1060 140 253 400 310 400 220 180 100 8-φ18 График характеристик
-
Параметры производительности
Порядковый номер Модель Расход
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD125-11/4 120 11 / 5.5 1450 2 TD125-14/4 120 14 / 7.5 1450 3 TD125-18/4 160 18 / 11 1480 4 TD125-22/4 160 22 / 15 1480 5 TD125-28/4 160 28 / 18.5 1480 6 TD125-32/4 160 32 / 22 1480 7 TD125-40/4 160 40 / 30 1480 8 TD125-48/4 160 48 / 37 1480 Таблица размеров основания
Порядковый номер Модель Модель основания 1 TD125-11/4 Основание B 2 TD125-14/4 Основание B 3 TD125-18/4 Основание B 4 TD125-22/4 Основание B 5 TD125-28/4 Основание B 6 TD125-32/4 Основание B 7 TD125-40/4 Основание B 8 TD125-48/4 Основание B Параметры производительности
Порядковый номер Модель Используемый двигатель (кВт) Q(м³/ч) 40 60 80 100 120 140 160 180 200 1 TD125-11/4 5.5 H(м) 12.9 12.7 12.4 11.8 11 9.9 8 2 TD125-14/4 7.5 16.2 15.9 15.5 14.9 14 12.8 11.2 3 TD125-18/4 11 21.5 21.3 21 20.6 19.9 19.1 18 16.4 14.1 4 TD125-22/4 15 26.7 26.5 26.2 25.7 24.9 23.7 22 19.8 16.7 5 TD125-28/4 18.5 30.9 30.8 30.7 30.5 30.1 29.3 28 25.8 22.2 6 TD125-32/4 22 34.6 34.6 34.5 34.4 34 33.3 32 30.2 27.3 7 TD125-40/4 30 43.9 43.6 43.3 42.9 42.2 41.3 40 38 35.4 8 TD125-48/4 37 51.5 51.3 51 50.5 49.9 49.1 48 46.4 44.2 Габаритные размеры
Порядковый номер Модель L L1 L2 L3 H H1 H2 A B C D D1 DN n-d 1 TD125-11/4 620 310 380 205 840 220 215 255 158 300 250 210 125 8-φ18 2 TD125-14/4 620 310 380 205 840 220 215 255 158 300 250 210 125 8-φ18 3 TD125-18/4 800 400 425 225 1001 220 270 312 186 350 250 210 125 8-φ18 4 TD125-22/4 800 400 425 225 1001 220 270 312 186 350 250 210 125 8-φ18 5 TD125-28/4 800 400 480 255 1101 220 280 330 255 350 250 210 125 8-φ18 6 TD125-32/4 800 400 480 255 1136 220 280 330 255 350 250 210 125 8-φ18 7 TD125-40/4 800 400 545 280 1170 220 285 400 310 400 250 210 125 8-φ18 8 TD125-48/4 800 400 545 280 1216 220 305 450 325 450 250 210 125 8-φ18 График характеристик
-
Параметры производительности
Номер Модель Расход
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD150-10/4 200 10 / 7.5 1480 2 TD150-12.5/4 200 12.5 / 11 1480 3 TD150-17/4 200 17 / 15 1480 4 TD150-21/4 200 21 / 18.5 1480 5 TD150-25/4 200 25 / 22 1480 6 TD150-33/4 200 33 / 30 1480 7 TD150-40/4 200 40 / 37 1480 8 TD150-50/4 200 50 / 45 1480 Таблица размеров основания
Номер Модель Модель основания 1 TD150-10/4 Основание B 2 TD150-12/4 Основание B 3 TD150-17/4 Основание B 4 TD150-21/4 Основание B 5 TD150-25/4 Основание B 6 TD150-33/4 Основание B 7 TD150-40/4 Основание B 8 TD150-50/4 Основание B Параметры производительности
Номер Модель Используемый двигатель (кВт) Q(м³/ч) 50 80 110 140 170 200 220 240 1 TD150-10/4 7.5 H(м) 13.53 13.29 12.36 11.82 10.33 10 8.93 7.16 2 TD150-12.5/4 11 14.6 14.5 14.4 14.2 13.7 12.5 11.1 9.2 3 TD150-17/4 15 18.8 18.8 18.7 18.5 18 17 16.1 15 4 TD150-21/4 18.5 23.3 23.1 22.9 22.6 22 21 19.8 17.9 5 TD150-25/4 22 28 28 27.8 27.3 26.5 25 23.5 21.3 6 TD150-33/4 30 35.5 35.4 35.2 34.8 34.2 33 31.5 29.6 7 TD150-40/4 37 43.1 43 42.8 42.4 41.6 40 38.4 36.2 8 TD150-50/4 45 52.4 52.2 52 51.7 51.1 50 48.7 46.7 Габаритные размеры
Номер Модель L L1 L2 L3 H H1 H2 A B C D D1 DN n-d 1 TD150-10/4 800 400 407 227 818 170 240 255 158 300 285 240 150 8-φ22 2 TD150-12.5/4 800 400 447 240 991 220 255 312 186 350 285 240 150 8-φ22 3 TD150-17/4 800 400 447 240 1035 220 270 312 186 350 285 240 150 8-φ22 4 TD150-21/4 800 400 447 240 1091 220 270 330 255 350 285 240 150 8-φ22 5 TD150-25/4 800 400 505 270 1136 220 280 330 255 350 285 240 150 8-φ22 6 TD150-33/4 800 400 505 270 1163 220 280 400 310 400 285 240 150 8-φ22 7 TD150-40/4 900 450 580 285 1196 235 270 450 325 450 285 240 150 8-φ22 8 TD150-50/4 900 450 580 285 1221 235 270 450 325 450 285 240 150 8-φ22 Кривая производительности
-
Параметры производительности
Номер Модель Расход
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD200-16/4 300 16 / 18.5 1480 2 TD200-19/4 300 19 / 22 1480 3 TD200-24/4 300 24 / 30 1480 4 TD200-31/4 300 31 / 37 1480 5 TD200-36/4 300 36 / 45 1480 6 TD200-47/4 300 47 / 55 1480 7 TD200-53/4 300 53 / 75 1480 8 TD200-12.5/4 400 12.5 / 22 1480 9 TD200-20/4 400 20 / 30 1480 10 TD200-23/4 400 23 / 37 1480 11 TD200-27/4 400 27 / 45 1480 12 TD200-32/4 400 32 / 55 1480 13 TD200-43/4 400 43 / 75 1480 14 TD200-50/4 400 50 / 90 1480 Параметры производительности
Номер Модель Применяемый электродвигатель (кВт) Q(м³/ч) 160 200 240 280 320 360 400 440 480 1 TD200-12.5/4 22 H(м) 17.2 16.9 16.5 15.9 15.1 14 12.5 10.7 8 2 TD200-20/4 30 24.6 24.4 24 23.6 22.8 21.7 20 17.5 14.2 3 TD200-23/4 37 28.1 27.8 27.4 26.8 25.9 24.8 23 20.9 18.2 4 TD200-27/4 45 32.1 31.7 30.2 30.5 29.6 28.4 27 24.9 22.5 5 TD200-32/4 55 37.5 37.1 36.5 35.7 34.7 33.3 32 29.9 27.7 6 TD200-43/4 75 47 46.7 46.4 45.9 45.3 44.4 43 41.1 38.6 7 TD200-50/4 90 52.9 52.8 52.6 52.2 51.7 51 50 48.3 45.5
Габаритные размеры
Номер Модель L L1 L2 L3 L4 H H1 H2 A B C D D1 DN n-d 1 TD200-12.5/4 1000 500 523 291 360 1326 270 420 360 280 350 340 295 200 12-φ22 2 TD200-20/4 1000 500 523 291 360 1353 270 420 400 305 400 340 295 200 12-φ22 3 TD200-23/4 1100 550 581 316 360 1408 270 450 450 335 450 340 295 200 12-φ22 4 TD200-27/4 1100 550 581 316 360 1433 270 450 450 335 450 340 295 200 12-φ22 5 TD200-32/4 1100 550 581 316 360 1487 270 457 490 365 550 340 295 200 12-φ22 6 TD200-43/4 1100 550 610 328 360 1570 270 457 550 400 550 340 295 200 12-φ22 7 TD200-50/4 1100 550 610 328 360 1621 270 457 550 400 550 340 295 200 12-φ22 График характеристик
Параметры производительности
Номер Модель Применяемый электродвигатель (кВт) Q(м³/ч) 90 120 150 180 210 240 270 300 330 360 1 TD200-16/4 18.5 H(м) 19.6 19.4 19.3 18.9 18.6 17.9 16.8 16 14.9 13.8 2 TD200-19/4 22 22.5 22.4 22.1 21.6 20.7 20.4 19.8 19 17.2 16.1 3 TD200-24/4 30 26.1 26 25.8 25.7 25.4 25.1 24.6 24 23.1 21.9 4 TD200-31/4 37 34.1 33.7 33.4 33.3 33.2 33 32.1 31 29.3 27.4 5 TD200-36/4 45 38.4 38.2 38 37.9 37.7 37.1 36.4 36 33.8 32.2 6 TD200-47/4 55 48.7 48.5 48.4 48.2 48.1 47.9 47.7 47 44.1 42.4 7 TD200-53/4 75 55.7 55.7 55.7 55.5 55.3 54.8 54 53 51.6 50 Габаритные размеры
Номер Модель L L1 L2 L3 L4 H H1 H2 A B C D D1 DN n-d 1 TD200-16/4 1000 500 523 291 360 1290 270 420 360 280 350 340 295 200 12-φ22 2 TD200-19/4 1000 500 523 291 360 1326 270 420 360 280 350 340 295 200 12-φ22 3 TD200-24/4 1100 550 581 316 360 1350 270 420 400 305 400 340 295 200 12-φ22 4 TD200-31/4 1100 550 581 316 360 1410 270 450 450 335 450 340 295 200 12-φ22 5 TD200-36/4 1100 550 581 316 360 1431 270 450 450 335 450 340 295 200 12-φ22 6 TD200-47/4 1100 550 610 328 360 1487 270 457 490 365 550 340 295 200 12-φ22 7 TD200-53/4 1100 550 610 328 360 1570 270 457 550 400 550 340 295 200 12-φ22 График характеристик
-
Параметры производительности
Номер Модель Расход
Q(м³/ч)Напор
H(м)1×220В
(кВт)3×380В
(кВт)Скорость вращения
(об/мин)1 TD250-16/4 500 16 / 30 1480 2 TD250-19/4 500 19 / 37 1480 3 TD250-22/4 500 22 / 45 1480 4 TD250-29/4 500 29 / 55 1480 5 TD250-36/4 500 36 / 75 1480 6 TD250-47/4 500 47 / 90 1480 7 TD250-56/4 500 56 / 110 1480 8 TD250-12.5/4 630 12.5 / 30 1480 9 TD250-14/4 630 14 / 37 1480 10 TD250-17/4 630 17 / 45 1480 11 TD250-20/4 630 20 / 55 1480 12 TD250-26/4 630 26 / 75 1480 13 TD250-32/4 630 32 / 90 1480 14 TD250-40/4 630 40 / 110 1480 15 TD250-50/4 630 50 / 132 1480 Параметры производительности
Номер Модель Применяемый электродвигатель (кВт) Q(м³/ч) 240 300 360 420 480 540 600 630 660 720 750 1 TD250-12.5/4 30 H(м) 18.4 17.9 17.2 16.4 15.5 14.5 13.2 12.5 11.8 9.9 8.7 2 TD250-14/4 37 20 19.5 18.9 18.2 17.5 16.6 15.6 14 13.4 12.6 11.6 3 TD250-17/4 45 21.8 21.3 20.8 20.1 19.4 18.6 17.6 17 16.3 14.4 13.4 4 TD250-20/4 55 24.5 24.1 23.7 23.1 22.4 21.5 20.5 20 19.3 17.6 16.5 5 TD250-26/4 75 31.7 31.1 30.6 29.9 29.1 28.2 26.8 26 25.2 23.1 21.9 6 TD250-32/4 90 36.7 36.3 35.7 35.1 34.3 33.5 32.6 32 31.3 29.5 28.4 7 TD250-40/4 110 46 45.5 44.9 44.2 43.4 42.3 40.8 40 39.1 36.8 35.5 8 TD250-50/4 132 55.6 55.2 54.6 53.9 53.2 52.3 50.9 50 49 46.7 45.4 Габаритные размеры
Номер Модель L L1 L2 L3 L4 H H1 H2 A B C D D1 DN n-d 1 TD250-12.5/4 1100 550 585 329 390 1428 300 465 397 314 400 405 355 250 12-φ26 2 TD250-14/4 1100 550 585 329 390 1486 300 495 445 334 450 405 355 250 12-φ26 3 TD250-17/4 1100 550 585 329 390 1511 300 495 445 334 450 405 355 250 12-φ26 4 TD250-20/4 1100 550 585 329 390 1580 300 495 485 367 550 405 355 250 12-φ26 5 TD250-26/4 1100 550 619 342 440 1650 300 507 547 407 550 405 355 250 12-φ26 6 TD250-32/4 1100 550 619 342 440 1701 300 507 547 407 550 405 355 250 12-φ26 7 TD250-40/4 1200 600 665 360 440 1840 305 525 645 535 660 405 355 250 12-φ26 8 TD250-50/4 1200 600 665 360 440 1990 305 525 645 535 660 405 355 250 12-φ26 График характеристик
Параметры производительности
Номер Модель Применяемый электродвигатель (кВт) Q(м³/ч) 150 200 250 300 350 400 450 500 550 600 1 TD250-16/4 30 H(м) 20.5 20.4 20.1 19.6 19 18.2 17.3 16 14.7 13.3 2 TD250-19/4 37 22.7 22.4 22.1 21.7 21.3 20.8 20.1 19 17.9 16.6 3 TD250-22/4 45 25.7 25.3 25.1 24.7 24.3 23.8 23.1 22 21 19.7 4 TD250-29/4 55 34.6 34.4 34 33.1 32.6 31.8 30.6 29 26.8 23.9 5 TD250-36/4 75 39.1 38.8 38.5 38.2 37.8 37.3 36.8 36 34.3 32.5 6 TD250-47/4 90 53.3 53.1 52.9 52.4 51.8 50.6 49.2 47 45 42.5 7 TD250-56/4 110 61.6 61.4 60.9 60.2 59.5 58.6 57.4 56 53.8 51 Габаритные размеры
Номер Модель L L1 L2 L3 L4 H H1 H2 A B C D D1 DN n-d 1 TD250-16/4 1100 550 585 329 390 1428 300 465 397 314 400 405 355 250 12-φ26 2 TD250-19/4 1100 550 585 329 390 1486 300 495 445 334 450 405 355 250 12-φ26 3 TD250-22/4 1100 550 585 329 390 1511 300 495 445 334 450 405 355 250 12-φ26 4 TD250-29/4 1100 550 619 342 440 1580 300 507 485 367 550 405 355 250 12-φ26 5 TD250-36/4 1100 550 619 342 440 1650 300 507 547 407 550 405 355 250 12-φ26 6 TD250-47/4 1200 600 665 360 440 1701 305 507 547 407 550 405 355 250 12-φ26 7 TD250-56/4 1200 600 665 360 440 1840 305 525 645 535 660 405 355 250 12-φ26 График характеристик
